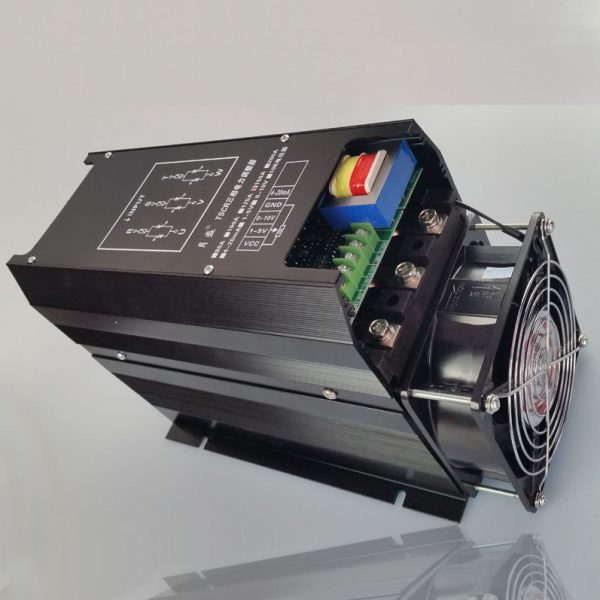

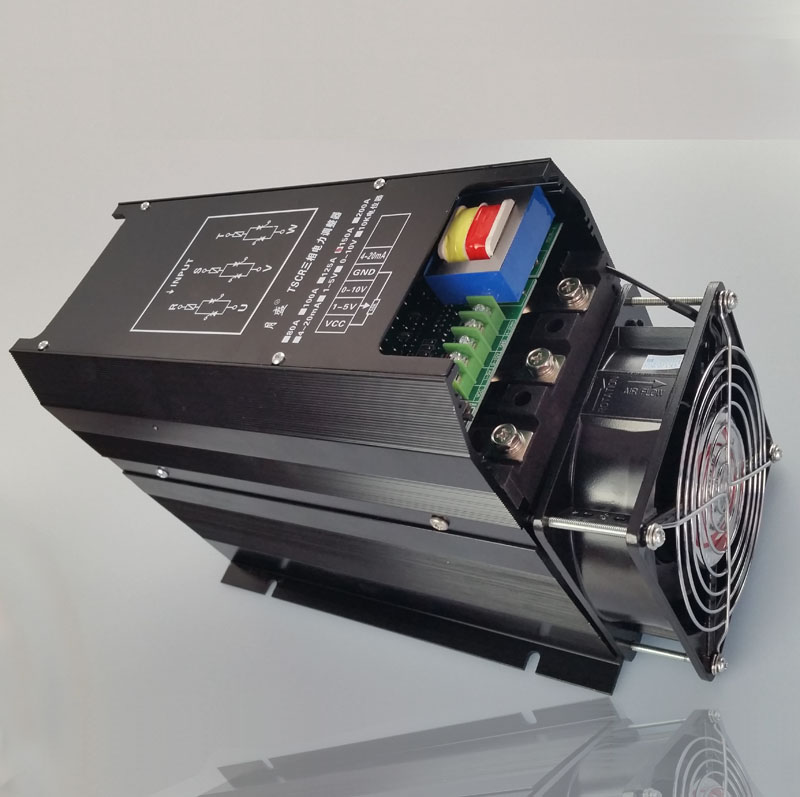

TSCR系列由上海月盛电子科技有限公司生产:电力调整器又被称做调功调压器、功率调整器,电力调整仪、SCR、可控硅、温度控制器等等.
电力调整器 (调功调压器,功率调整器),是一种无级的电力调整设备;是工业电热行业的控制利器、节电节能. 电力调整器 被广泛应用于各产业设备:如电加热锅炉、玻璃钢化炉、高温陶瓷窑炉、粉末冶金、电热铜炉、真空电镀、金属热处理、纤维染色加温设备、物理化学仪器、电力型电压输送设备、变压器一次侧控制、灯光控制系统、塑料压出机、IR红外线灯管加热、干燥机、模具加热、塑料皮革机械、吸塑机、电线电缆机械、拉丝机、贴合机、食品机械、鞋机、实验设备、船用机械、电子无尘室恒温恒湿控制等各种工业加热控制. 电力调整器 正在成为自动化产业不可缺少的设备,随着社会的不断发展对产品品质要求的不断提高,在最新温度控制系统中桦特SCR 电力调整器 应用的将越来越广泛;是一个值得您信赖与肯定的产品。
◆模块化,耐压高,安全可靠
◆线性移向控制,起控点低,控温精准
◆小型化,安装接线等使用方便,三进三出
◆真空焊接,质量好,使用寿命长
◆带保护功能,内置快速熔断器,过热保护:超75度断开
电力调控器参数表.
| 产品型号 | LJ-10A LJ-25A LJ-40A LJ-60A LJ-80A LJ-100A LJ-120A |
| 产品型号 | LJ-10A LJ-25A LJ-40A LJ-60A LJ-80A LJ-100A LJ-120A |
| 产品尺寸 | 长390*高240*宽265 |
| 产品净重 | 15KG |
| 额定电压 | 三相380VAC(三相三线,三相四线,星形,三角)双风扇380VAC |
| 额定电流 | 300A 400A 500A |
| 输出方式 | 相位输出,有电压数显 |
| 控制信号 | 自动信号:4-20mA,0-5VDC,0-10VDC,手动电位器10K(任选其一) |
| 输入阻抗 | 4-20mA(240R),0-5VDC(30K),0-10VDC(12K)(任选其一) |
| 使用环境 | 温度45℃以下,湿度90%RH以下 |
| 适合负载 | 定阻抗点热线,IR远控外线,UV灯管等 |
| 负载接法适用 | 适用:Y型 △型 |
电力调控器安装注意事项：
1.主电路采用三相三线输入,无相序要求。
2.SCR为壁挂式的,垂直安装可达到最佳的散热效果,最佳是风机风向向上。
3.SCR为大电流产品,请务必锁紧(R S T及U V W)端子上的镙丝,否则会造成端子发热而导致SCR烧坏。
4.模块保护:负载过流保护,半导体快速熔断器,一般配置是标称电流的1.2-1.5倍。
5.当想关闭负载不用时,先断开控制信号,使SCR输出为零,再切断电路电源。
6.当SCR在机器上闲置三个月以上,请处理表面灰尘,充电一次.方法:按手动VR调节接线图接好线路。
调节电位器使E1与E2之间为0R,送入三相电,慢慢旋动电位器,使输出小于20V,运行5分钟以上。
7.使用环境请保持通风良好,不受日光直射或热辐射,无腐蚀和无可燃性环境中。
(注)请遵守安装须知,若未依上述规定安装,而导致控制仪/板损毁或发生危险事件,本厂不负任何责任.在安装过程中有
任何问题,欢迎来电咨询（021-31257222）。
■ 相固态调压器安装接线图:(单位:mm)
电力调控器广泛运用与：电加热锅炉、玻璃钢化炉、高温陶瓷窑炉、粉末冶金、电热铜炉、真空电镀、金属热处理、纤维染色加温设备、物理化学仪器、电力
型电压输送设备、变压器一次侧控制、灯光控制系统、塑料压出机、IR红外线灯管加热、干燥机、模具加热、塑料皮革机械、吸塑机、电线电缆机械、拉丝机、贴
合机、食品机械、鞋机、实验设备、船用机械、电子无尘室恒温恒湿控制等各种工业加热控制.
| 选择规格： | 80A, 100A, 125A, 150A, 200A |
|---|
