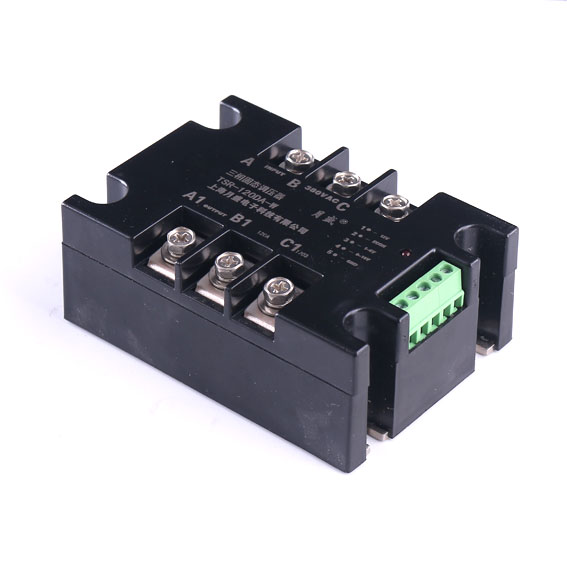

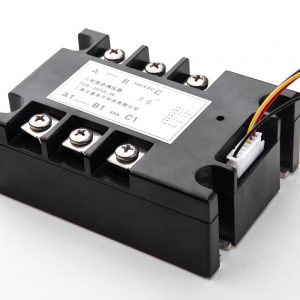

固态调压器是我们公司独立开发的一种新型的集成移相调压式的固态继电器.其具有输入输出光电隔离,移相调压电路与主电路集成于一体,体积小,重量轻,寿命长,控制功率大,无级调节,绝缘电压高等特点.既可方便的利用输入端的电压的变化来实现对输出端负载功率的自动控制,又可采用电位器手动调解输出功率.同时,输入阻抗较高,内部同步,可直接通过数模转换器与计算机、数字程控电路及具有1~5V电压,0~10V电压或4~20mA电流输出的仪表接口,可用于三相电调压,与温控表连接实现自动控温,对要求不高的三相风机调速,经济可靠.十分方便的实现了对输出端负载电压功率的无级调节.TRIAC输出的多用于感性负载.可广泛的应用于照明设备的灯光调节,民用工业加热的温度控制以及电动机控速等场合.
●固态调压器参数表
| 型号 | TSR-10DA-W TSR-20DA-W TSR-40DA-WTSR-40DA-W TSR-60DA-W TSR-80DA-W TSR-100DA-W TSR-120DA-W TSR-150DA-W | |
| 型号 | TSR-10DA-W TSR-20DA-W TSR-40DA-WTSR-40DA-W TSR-60DA-W TSR-80DA-W TSR-100DA-W TSR-120DA-W TSR-150DA-W | |
| 输入参数 | 工作电压 | 12VDC(直流电源外置) |
| 控制电压 | 0-10V 1-5V | |
| 控制电流 | 4-20mA 输出阻抗：330Ω | |
| 手动电位器 | 10KΩ | |
| 输出参数 | 输出电压 | 交流0-380VAC |
| 额定工作电流 | 10A.20A.40A.60A.80A.100A.120A.150A. | |
| 通态压降 | ≤1.5V | |
| 最小导通电流 | 50mA | |
| 断态漏电流 | 小于10mA | |
| 性能参数 | 介质耐压 | 2500VAC，1分钟 |
| 绝缘电压 | ≥2500V | |
| 绝缘电阻 | ≥100MΩ | |
| 工作温度 | —35～75 ℃ | |
| 电源频率 | 50/60HZ | |
| 散热条件 | ≥10A配散热器,≥25A再加风扇强冷 选用YS-D系列散热 | |
| 负载电流安全系数 | 阻性负载取2倍以上,感性负载取3倍以上 | |
| 外形尺寸 | 115L×75W×33.0H | |
| 重量 | 350g | |
●相固态调压器安装接线图:(单位:mm)
●温度曲线图：
●相固态调压器安装接线图:(单位:mm)
● 选择产品时,应根据负载的性质不同,在电流档次上留有不同的余量.(阻性负载时,可按2-3倍负载电流选取.感性或容性负载时,可按3-5 倍负载电流选取).
● 根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时.应增加电流容量.为防使用时负载短路,要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器.
● 感性负载时,应在输出端并接压敏电阻,以防过压时损坏晶闸管.压敏电阻(MOV)的选配:240V档时选430-470V,440V档时选680-750V, 660V档时选1100-1200V.
● 安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面均匀涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定.
● 当固态继电器首次工作停机后,应趁其尚有余温再紧固一下固定螺钉,以使固态继电器底板和散热器表面能够紧密接触,达到最佳散热效果.
● 不同型号固态继电器其标称电流是在环境温度为40℃时的标称电流,所以散热要充分!!
● 注意负载端不要用万用表来判断产品的好坏!
| 重量 | 0.28 kg |
|---|---|
| 尺寸 | 10.5 x 7.5 x 3.5 cm |
| 选择规格： | 40A, 60A, 80A, 100A, 120A, 150A, 200A |
